conTROL
-
Корпуса из металла хорошо подходят для применений, требующих экранирования для обеспечения электромагнитной совместимости. Металл сам по себе хороший проводник. "Узким местом" конструкции большинства корпусов является герметизирующая прокладка. Материал прокладки и эмаль, которым покрыт корпус, изолируют основание и крышку корпуса друг от друга.

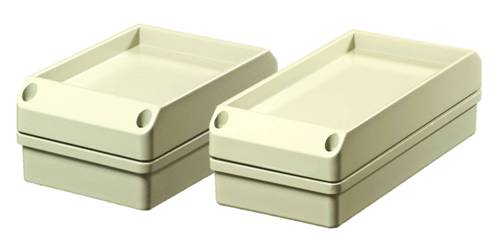

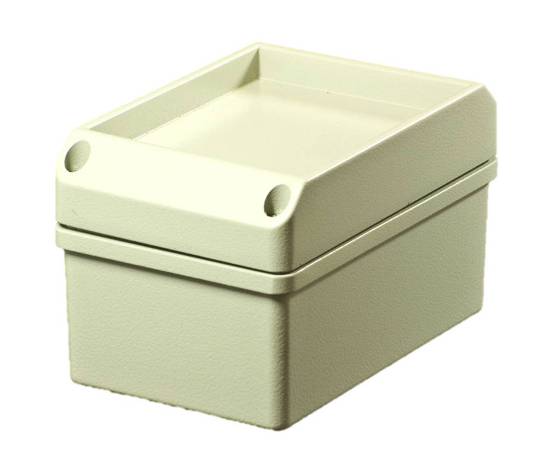

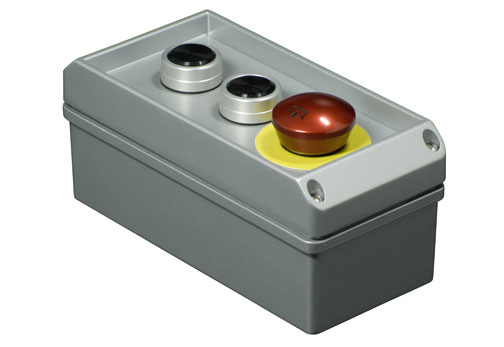

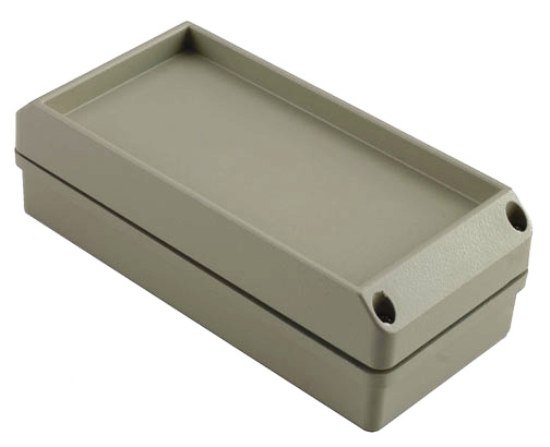

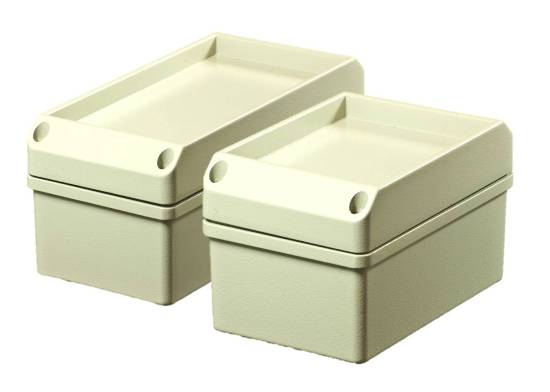

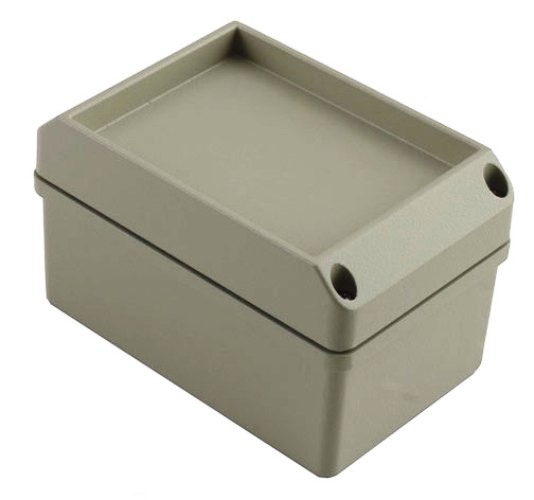

conTROL - по функциональности идентичны корпусам серии conFORM с защитой от электромагнитных воздействий, но отличаются они в конструкции крышки. Для защиты кнопок или выключателей на фронтальной части корпуса поставляется крышка с очень высоким бортиком и визуально привлекательным скосом кромок.
Отлично подходит для встроенного монтажа промышленных деталей, для которых необходима специальная защита от электромагнитных воздействий. Корпус имеет высокую стойкость к атмосферным воздействиям и водостойкость. Внутри установлены крепежные выступы для монтажных пластин, монтажных реек или печатных плат.
Аксессуары, например, монтажные пластины и кабельные вводы, входят в ассортимент компании ROLEC.
-
Защита от пыли и влаги:
IP 66 /EN60529,
IP 67 /EN60529 (по заказу).

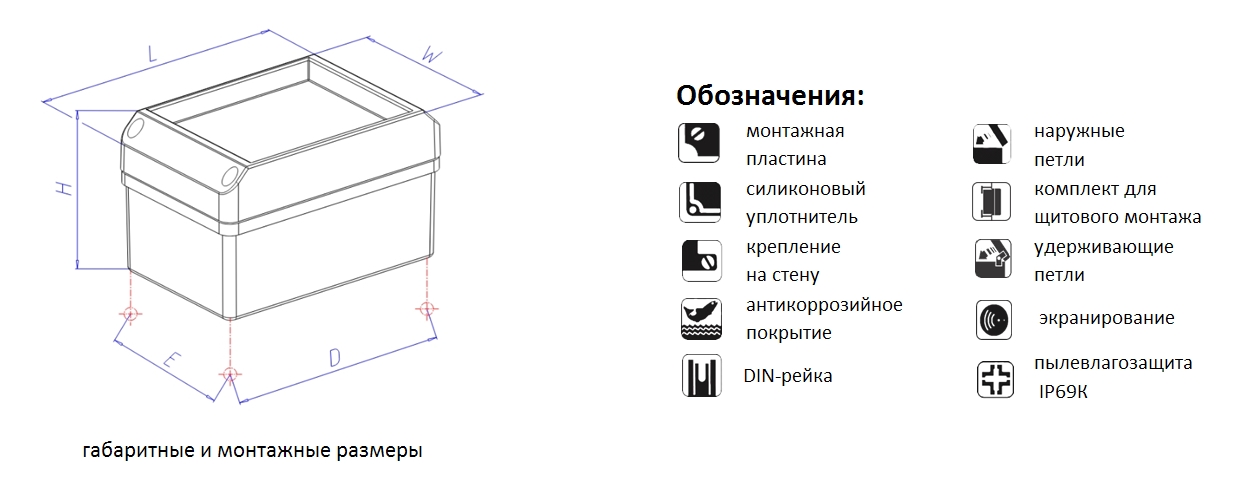

Размеры:

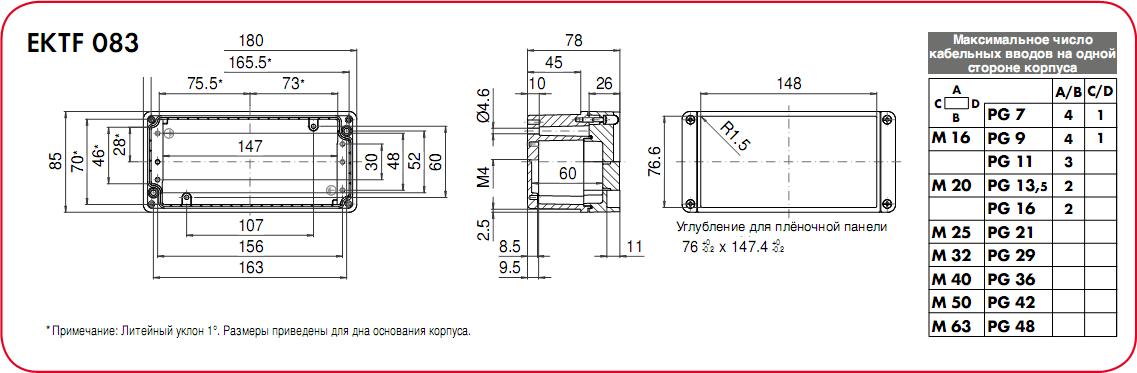

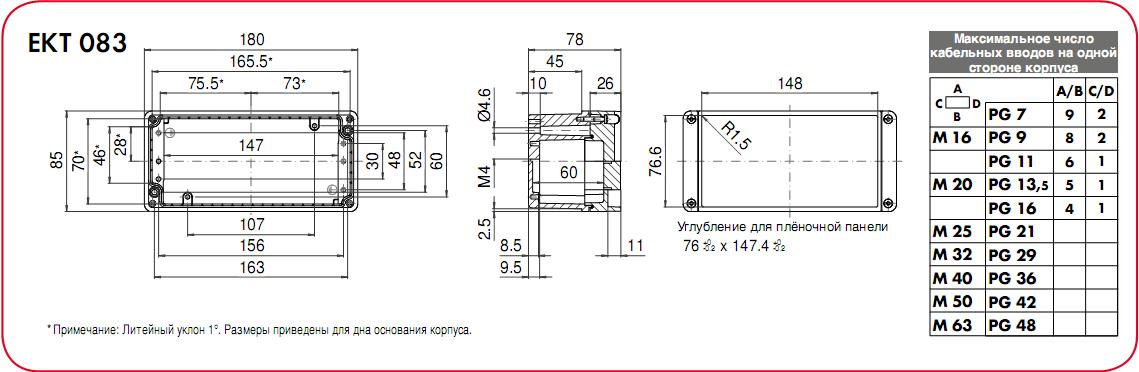

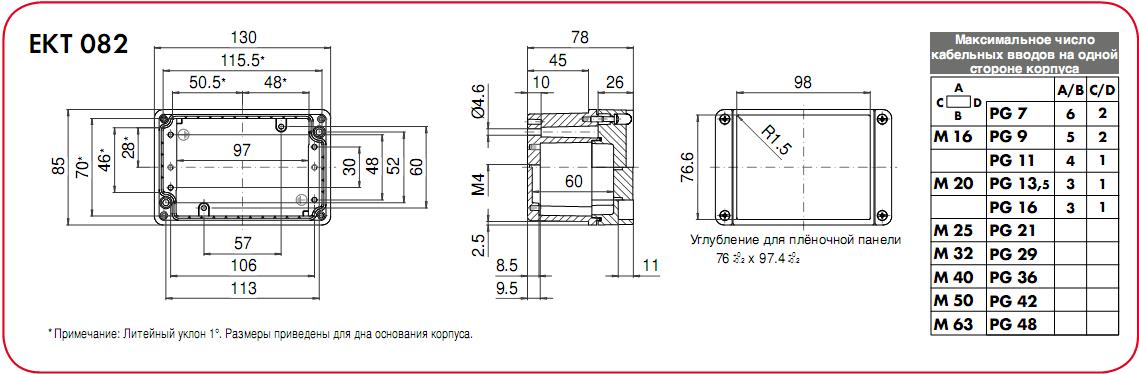

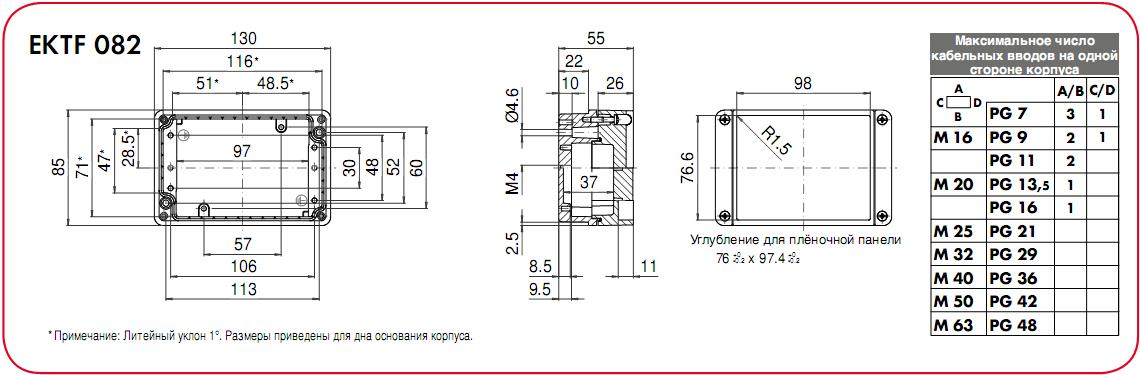

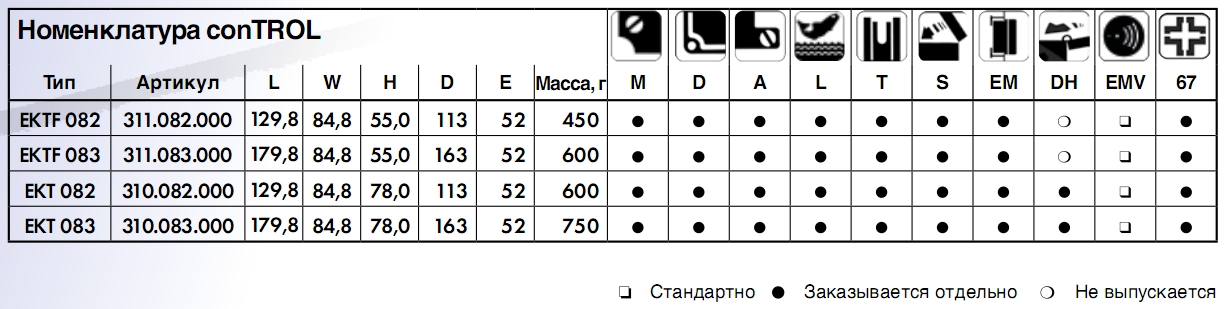

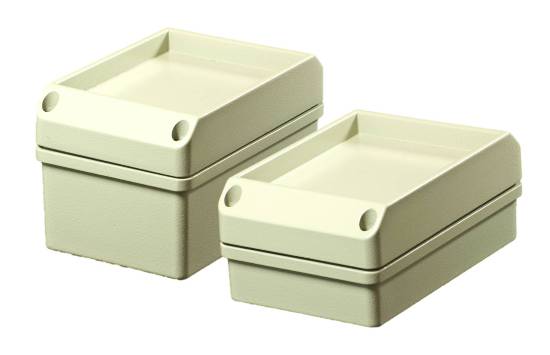

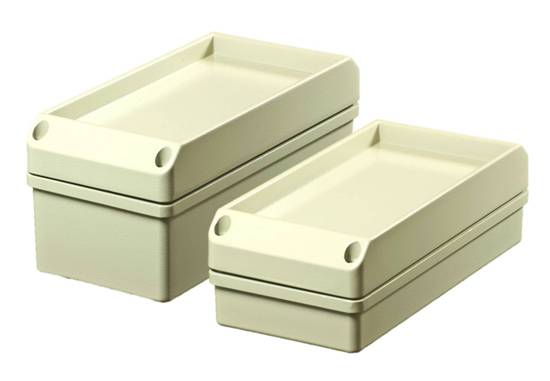

4 типоразмера (Д х Ш х В)
от 129,8 х 84,8 х 55 мм
до 179,8 х 84,8 х 78 мм
Особенности конструкции:

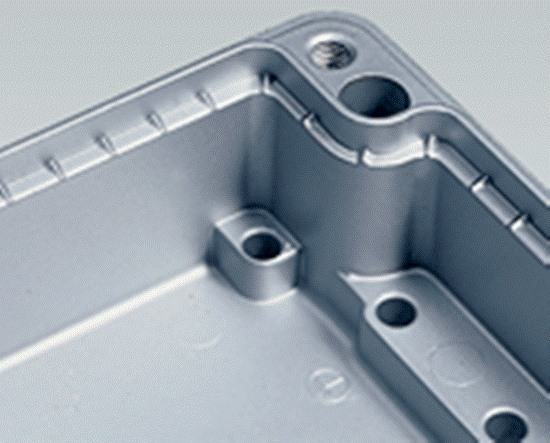

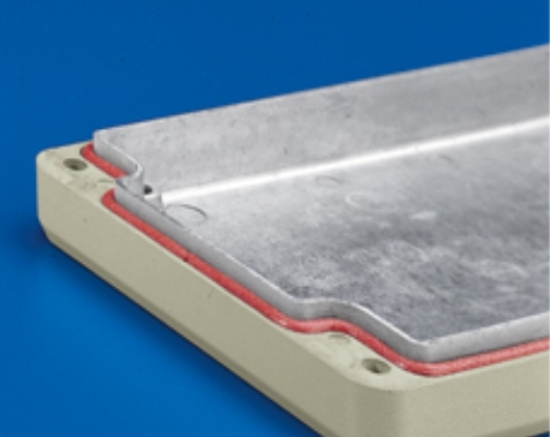

Специальные клиновидные выступы на стыке основания и крышки для обеспечения электромагнитной совместимости.
Можно обойтись без проводящей прокладки, что заметно уменьшает стоимость корпуса.
Большой выбор аксессуаров.
Все внутренние крепёжные размеры совместимы со стандартными корпусами.
Корпус:

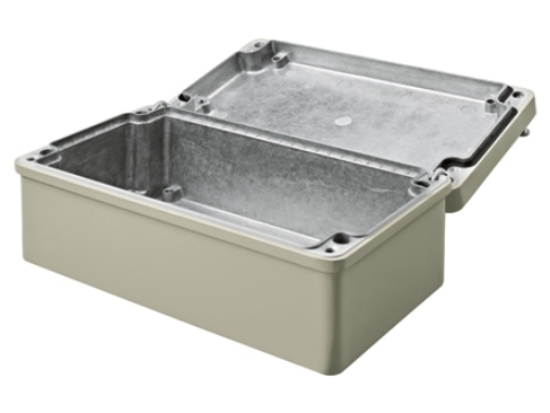

отлит из алюминиевого сплава: EN AC-44300 DIN EN 1706 (GD Al Si 12/DIN 1725). Литейный уклон 1°. Внутренние размеры уменьшаются равномерно к низу корпуса по всему периметру.
Углубление:
11 мм в крышке корпуса для размещения выключателей и индикаторов.
Стойки:
с резьбовыми отверстиями M4/M6 для монтажа внутренних компонентов предусмотрены и в нижней, и в верхней частях корпуса в виде специальных выступов.
Уплотнительная прокладка:
из термопластмассы (TPE), без силикона (от -40°C до +120°C). По заказу — силиконовая прокладка (от -50°C до +140°C).
Винты крышки:
из нержавеющей стали 1.4567 (V2A), невыпадающие.

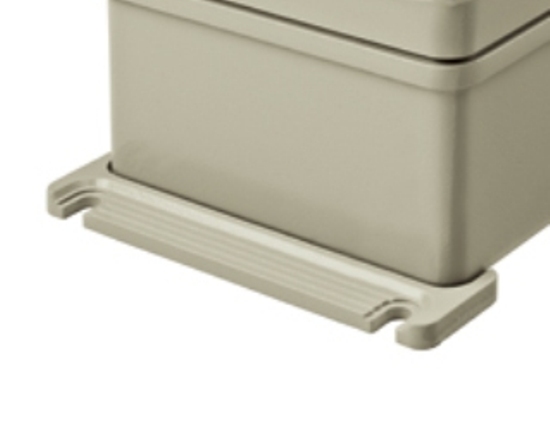

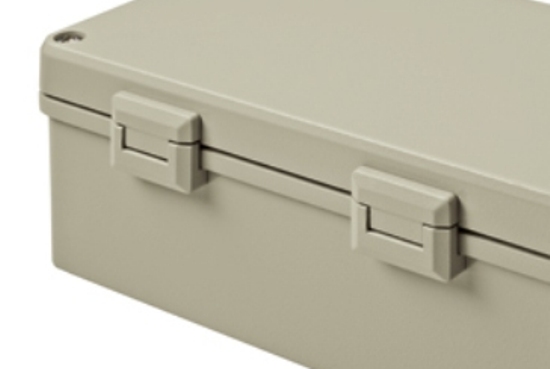

Крепление на стену:
с помощью дополнительных кронштейнов из цинкового сплава (Zn Al 4 Cu 1) или через отверстия в основании корпуса, не совпадающие с отверстиями крепления крышки.

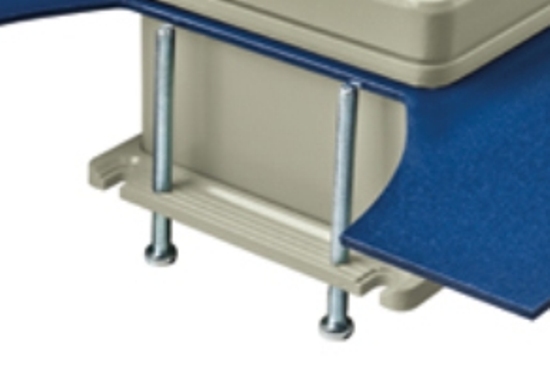

Монтаж в шкаф:
с помощью комплекта для встроенного монтажа.
Монтажные пластины:
из оцинкованного стального листа.
Покрытие:
порошковой эмалью светло-серого цвета RAL 7032. По заказу возможно нанесение антикоррозийного покрытия, покраска в другой цвет.
-
