conFORM
-
Корпуса из металла хорошо подходят для применений, требующих экранирования для обеспечения электромагнитной совместимости. Металл сам по себе хороший проводник. "Узким местом" конструкции большинства корпусов является герметизирующая прокладка. Материал прокладки и эмаль, которым покрыт корпус, изолируют основание и крышку корпуса друг от друга.

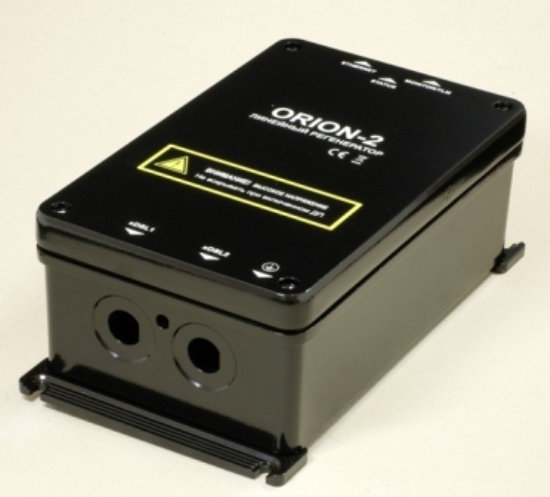

conFORM - это сверхпрочный корпус с защитой от электромагнитных воздействий, который имеет стандартное защитное ЭМС-экранирование без дорогостоящего проводящего уплотнения. Посредством запатентованного контура сцепления между крышкой и нижней частью создается сплошной контакт. Такое решение не требует применения прокладки из специальной проводящей резины.
Отлично подходит для встроенного монтажа промышленных деталей, для которых необходима специальная защита от электромагнитных воздействий. Корпус имеет высокую стойкость к атмосферным воздействиям и водостойкость. Внутри установлены крепежные выступы для монтажных пластин, монтажных реек или печатных плат.
Аксессуары, например, монтажные пластины и кабельные вводы, входят в ассортимент компании ROLEC.
-
Защита от пыли и влаги:
IP 66 /EN60529,
IP 67 /EN60529 (по заказу).

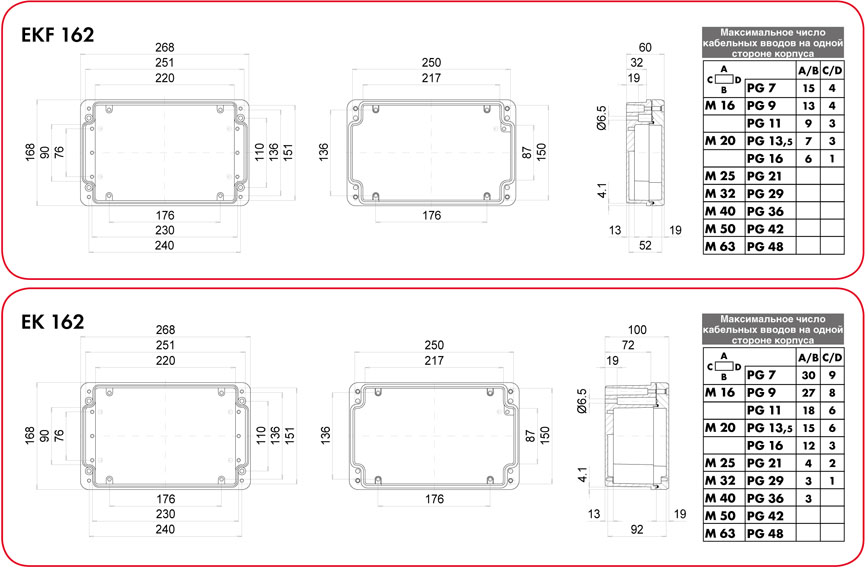

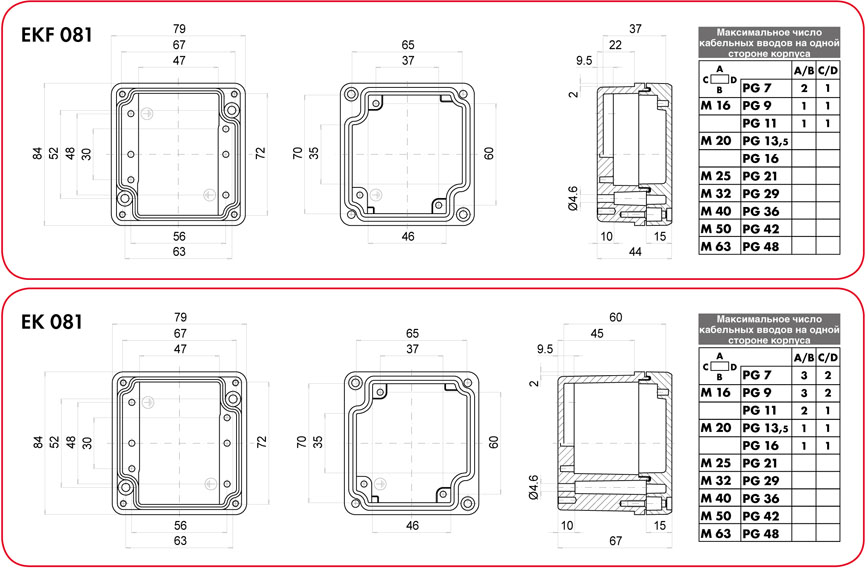

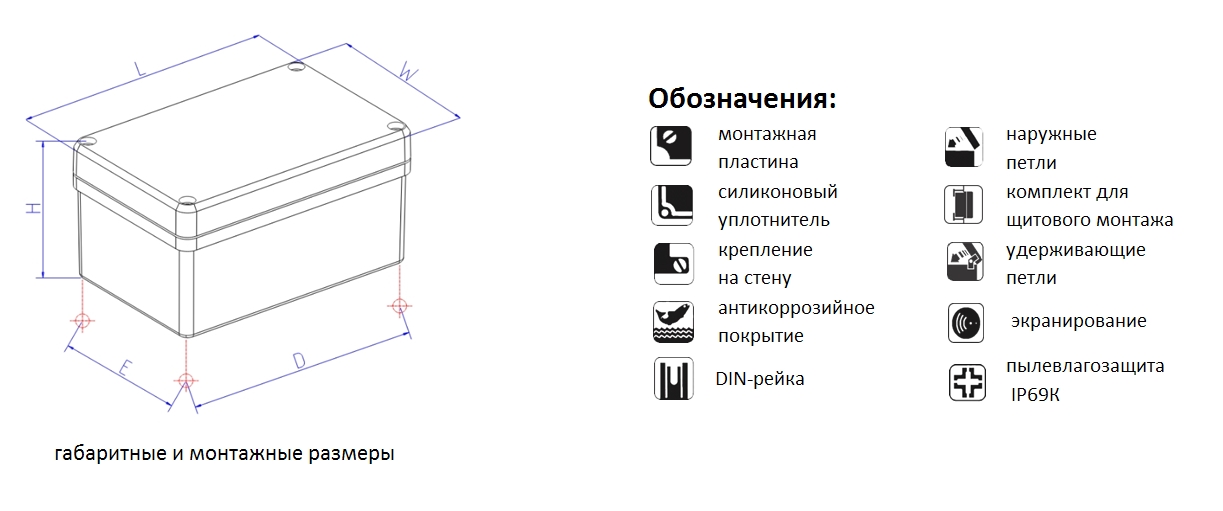

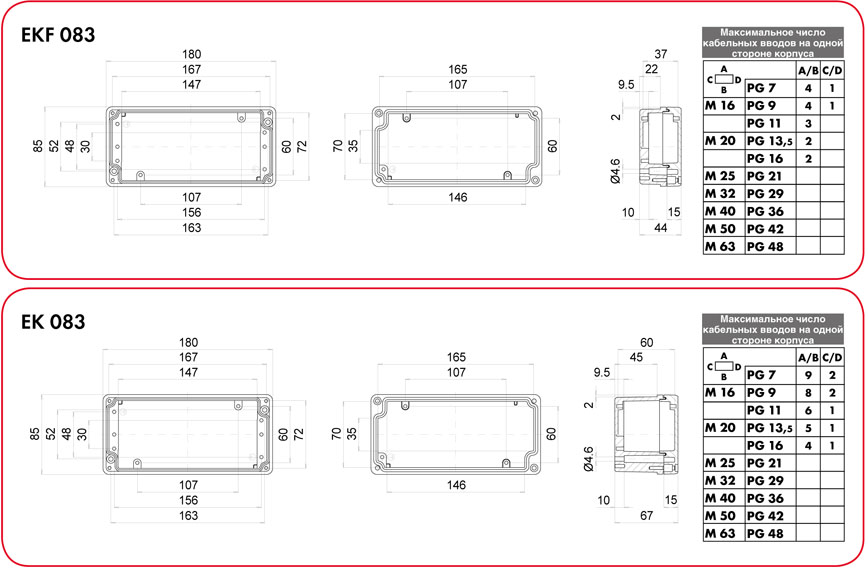

Размеры:

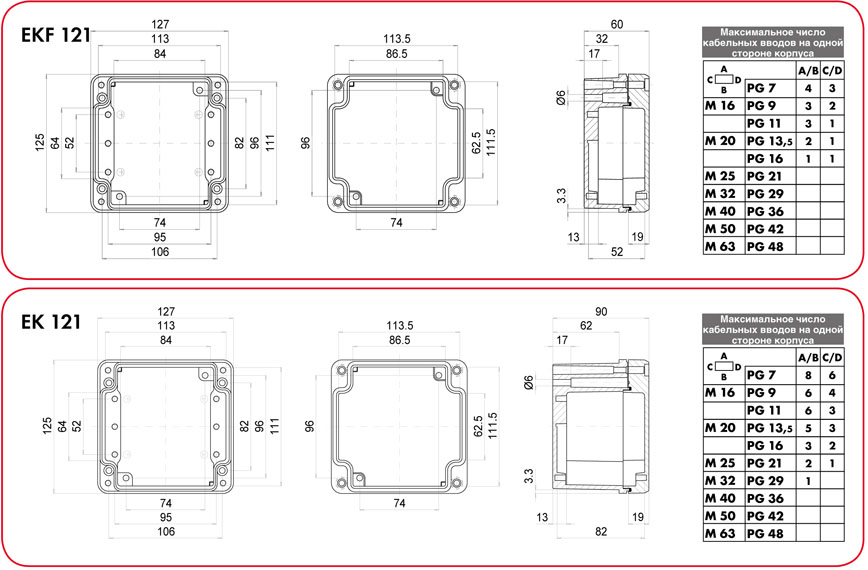

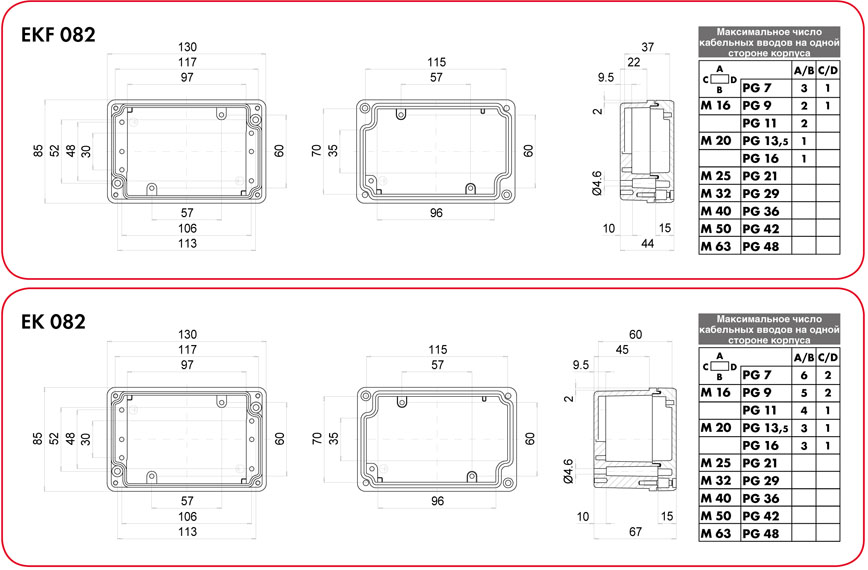

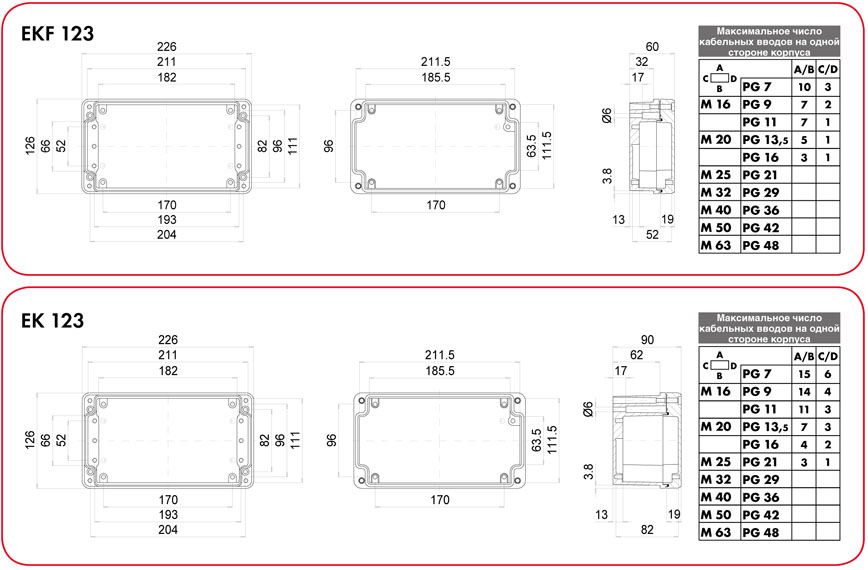

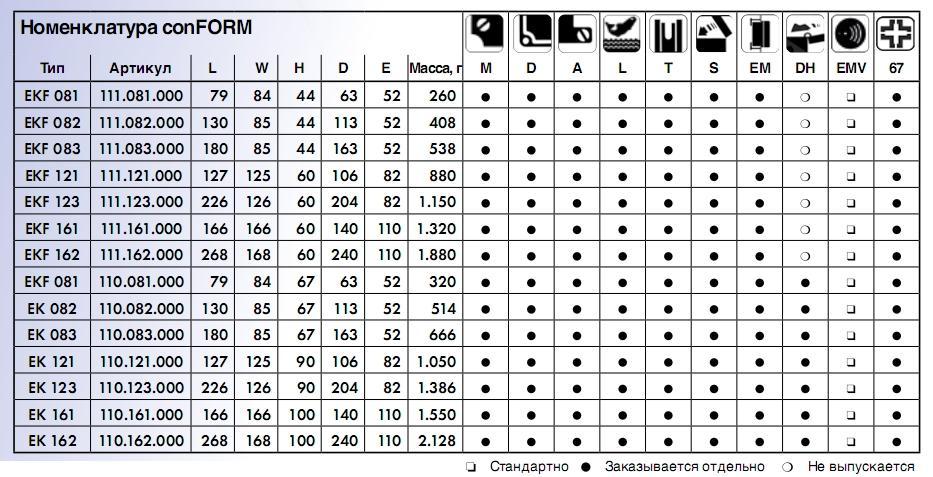

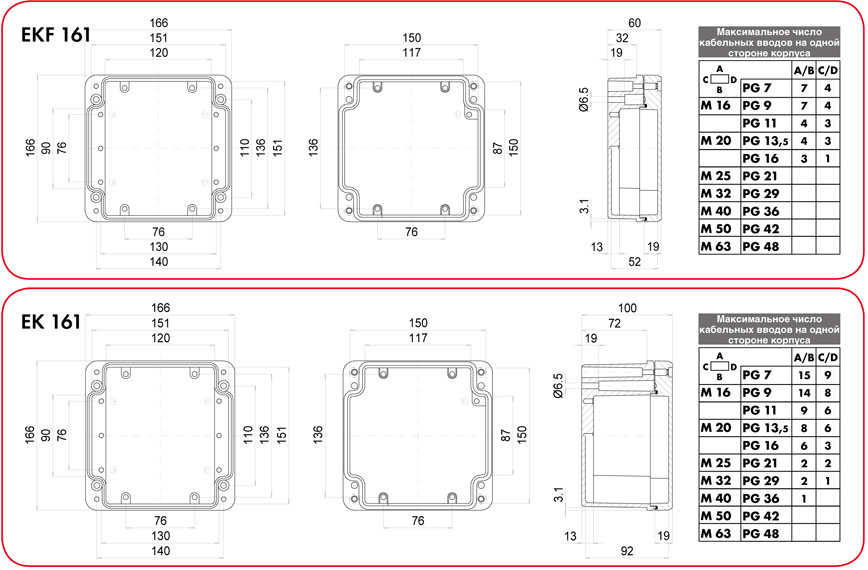

14 типоразмеров (Д х Ш х В)
от 79 х 84 х 44 мм
до 268 х 168 х 100 мм
Особенности конструкции:

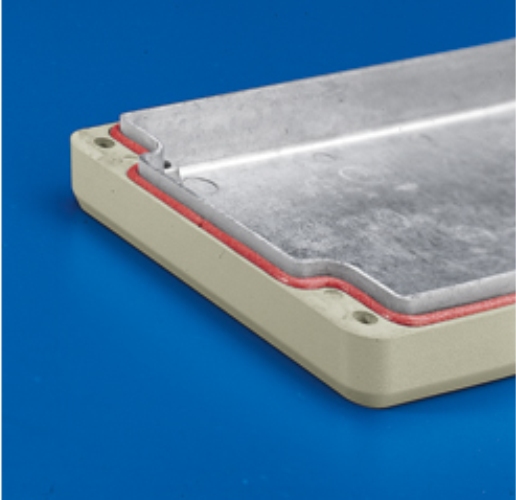

Специальные клиновидные выступы на стыке основания и крышки для обеспечения электромагнитной совместимости.
Можно обойтись без проводящей прокладки, что заметно уменьшает стоимость корпуса.
Большой выбор аксессуаров.
Все внутренние крепёжные размеры совместимы со стандартными корпусами.

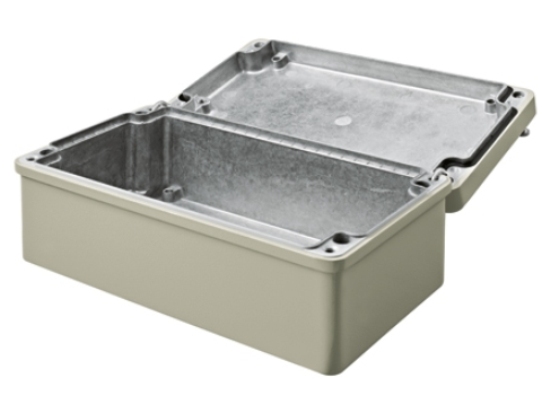

Корпус:
отлит из алюминиевого сплава: EN AC-44300 DIN EN 1706 (GD Al Si 12/DIN 1725). Литейный уклон 1°. Внутренние размеры уменьшаются равномерно к низу корпуса по всему периметру.
Стойки:
с резьбовыми отверстиями M4/M6 для монтажа внутренних компонентов предусмотрены и в нижней, и в верхней частях корпуса в виде специальных выступов.
Уплотнительная прокладка:
из термопластмассы (TPE), без силикона (от -40°C до +120°C). По заказу — силиконовая прокладка (от -50°C до +140°C).
Винты крышки:
из нержавеющей стали 1.4567 (V2A), невыпадающие.

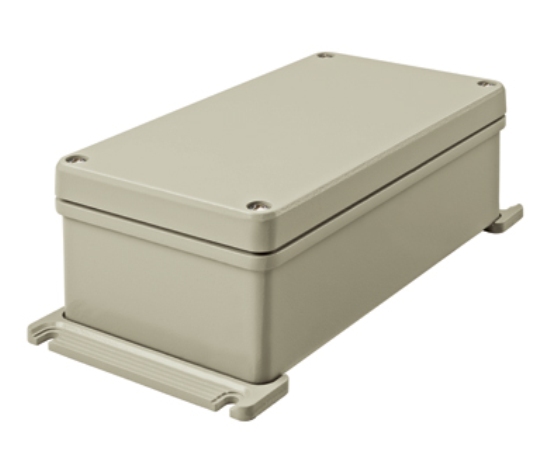

Крепление на стену:
с помощью дополнительных кронштейнов из цинкового сплава (Zn Al 4 Cu 1) или через отверстия в основании корпуса, не совпадающие с отверстиями крепления крышки.

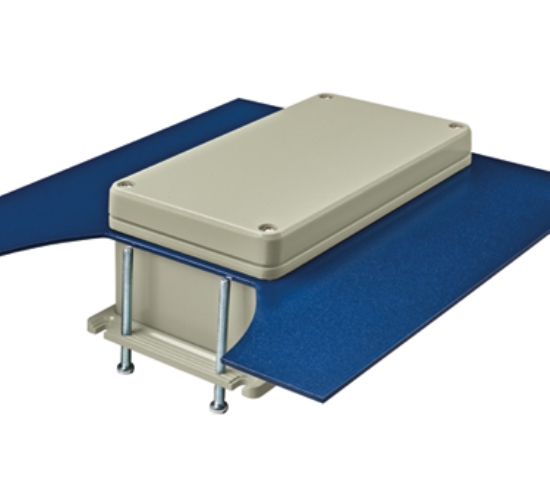

Монтаж в шкаф:
с помощью комплекта для встроенного монтажа.

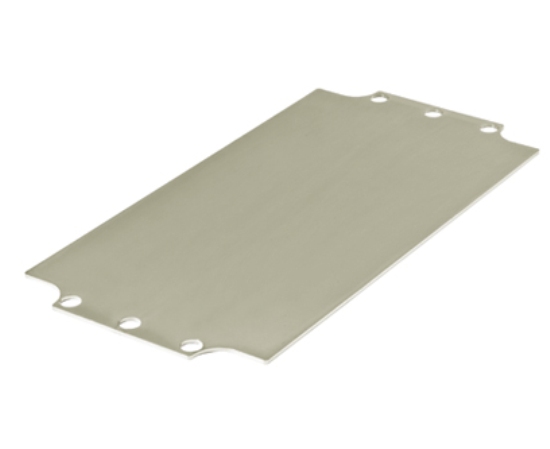

Монтажные пластины:
из оцинкованного стального листа.
Покрытие:
порошковой эмалью светло-серого цвета RAL 7032. По заказу возможно нанесение антикоррозийного покрытия, покраска в другой цвет.
-
